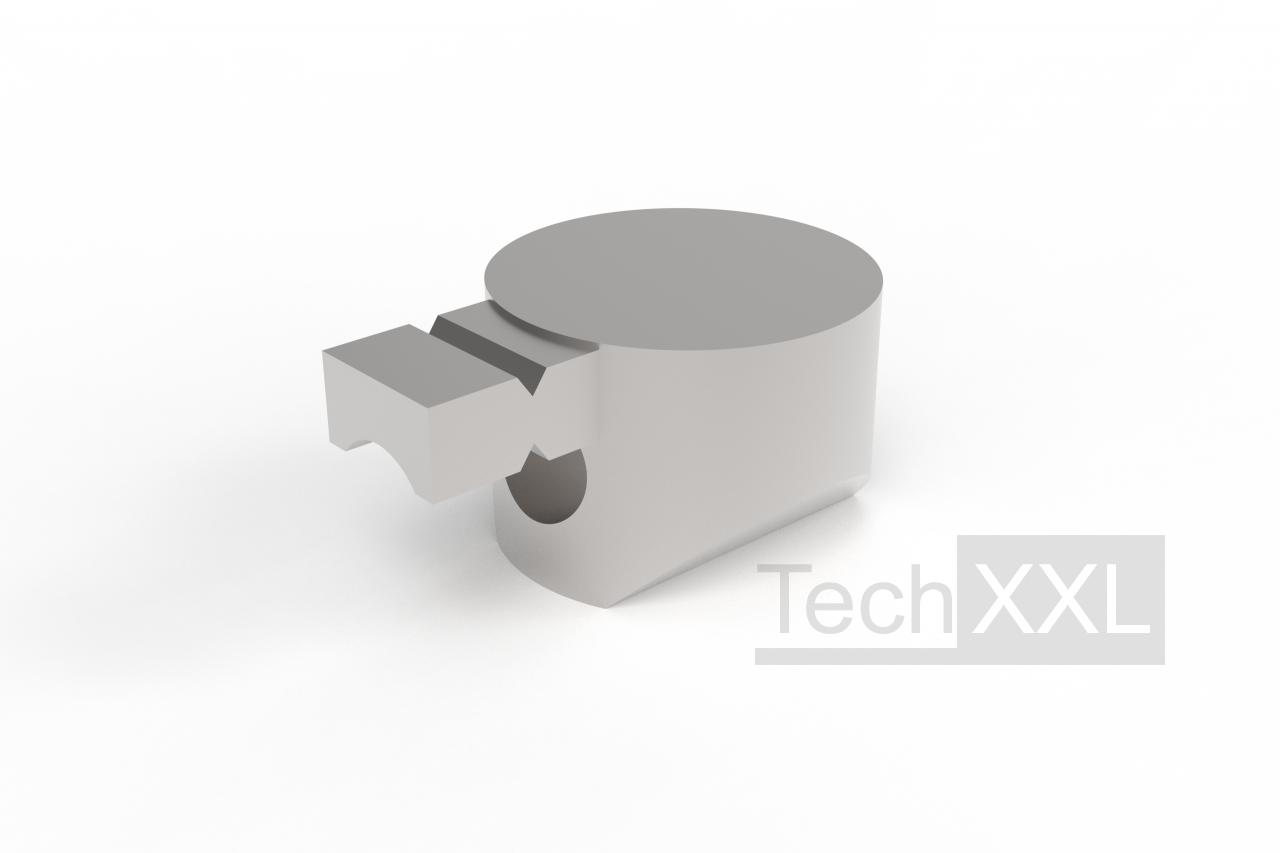

Universele connector 5
serie: groef 5
Typ: I
Afmetingen (mm): 11,8 x 8,6 x 17,1
materiaal: ZN
gewicht: 0,006 Kg
TIN: 100021
CAD gegevens
---------------
uit voorraad
De universele connector wordt gebruikt om een aansluiting van 90 ° vast te stellen. Voor het profiel moet een boring in de diameter van 12mm worden bevestigd. De afstand van het gat vanaf het einde van het profiel is 10mm, de Boordiepte is 8,5 mm. De verbinding moet altijd worden gemaakt in paren voor een veilige Hold 180 ° tegenover
Hier kunt u snel en eenvoudig de momenteel best mogelijke prijs opvragen. U ontvangt direct een offerte inclusief levertijd en beschikbaarheid. We hebben het artikel meestal op voorraad.
